#define 爱国 科学
最近 Apple Store 在大陆下架了所有 VPN 应用。然而日常的爱国上网已经成为了刚需。这也就是促使我阅读 Shadowsocks 源码的原因。希望后期可以自行编写移动设备的 Client 端而努力。
Shadowsocks 的原理初探

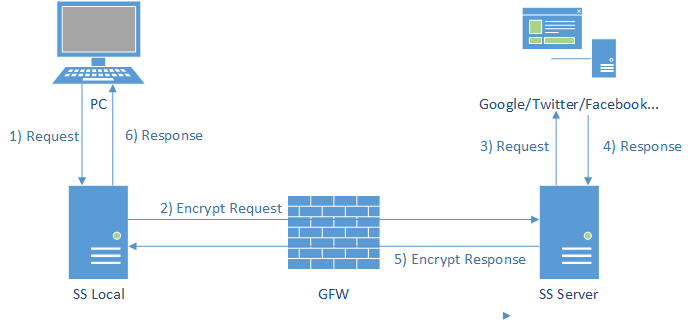

关于 Shadowsocks 的原理，有一张经典的图示解释的十分清晰：
（该图引用自 vc2tea · 写给非专业人士看的 Shadowsocks 简介）
Shadowsocks 是将原先的 ssh 创建的 Sock5 协议分成了 Server 端和 Client 端，这是一种类 ssh tunnel 的解决方案。
客户端发出的 Socks5 协议与 SS Local 进行通信以后，由于 SS Local 是当前使用端或是一个路由器越过 GFW，与 SS Server 进行通信，避免了 GFW 的分析干扰问题。并且在 SS Local 和 SS Server 两端可通过各种各样的加密方式进行通信，并且经过 GFW 的网络包就是很普通的 TCP 包，没有特征码，GFW 也无法对其数据进行解密。SS Server 对数据进行解密，还原请求并触发，在以相同的通信方式回传 SS Local。
一句话总结就是 Shadowsocks 可以加密数据包并伪装成常规的 TCP 包，从而达到数据交互。
Socks5 协议
Shadowsocks 源码分析——协议与结构 这篇文中讲述了 Socks5 协议的三个过程：握手阶段、建立连接、传输阶段。再具体一些可将其扩展成这么一个工作流：
- Client 向 Proxy 发出请求信息，用以写上传输方式；
- Proxy 做出应答；
- Client 接到应答后向 Proxy 发送 Destination Server （很多书中称之为目的主机）的 IP 和 Port；
- Proxy 来评估 Destination Server 的主机地址，并返回自身的 IP 和 Port，此时 C/P 的链接建立；
- Proxy 和 Dst Server 链接；
- Proxy 将 Client 发出的信息传至 Server，将 Server 响应的信息转发给 Client，完成整个代理过程。

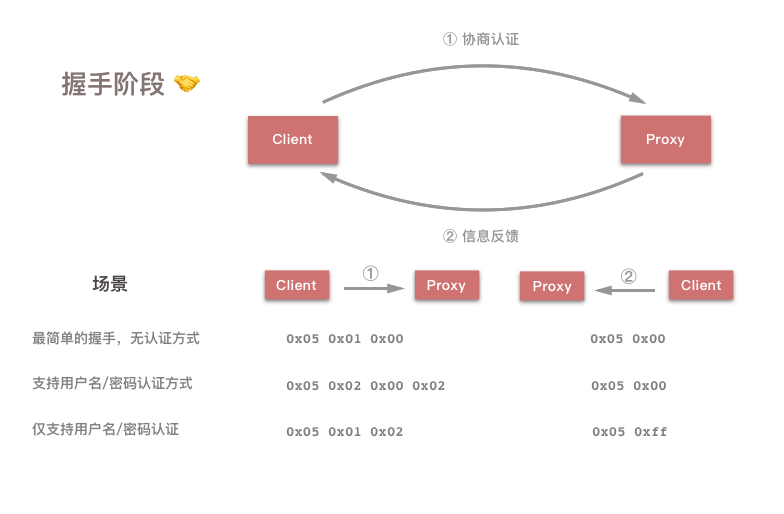

在 Client 连接 Proxy 的时候，通过第一个报文信息来协商认证，比如其中的信息包括：是否使用用户名/密码方式进行认证等等。以下是格式信息，数字表示对应字段占用的 Byte 值：
+----+----------+----------+
|VER | NMETHODS | METHODS |
+----+----------+----------+
| 1 | 1 | 1~255 |
+----+----------+----------+VER：是当前协议的版本号，这里是5；NMETHODS：是METHODS字段占用的 Byte 数；METHOD：每一个字节表示一种认证方式，表示客户端支持的全部认证方式。
Proxy 在收到客户端请求后，检查是否有认证方式，并返回一下格式的消息：
+----+--------+
|VER | METHOD |
+----+--------+
| 1 | 1 |
+----+--------+对于 Shadowsocks 而言，只有两种可能：
0x05 0x00：告诉 Client 采用无认证方式来建立连接；0x05 0xff：客户端的任意一种认证方式 Proxy 都不支持。
在握手之后，Client 会向 Proxy 发送请求，格式如下：
+----+-----+-------+------+----------+----------+
|VER | CMD | RSV | ATYP | DST.ADDR | DST.PORT |
+----+-----+-------+------+----------+----------+
| 1 | 1 | 1 | 1 | Variable | 2 |
+----+-----+-------+------+----------+----------+CMD：一些配置标识，Shadowsocks 只用到了以下两种：0x01：建立 TCP 连接；0x03：关联 UDP 请求；
RSV：保留字段，值为0x00；ATYP：address type的缩写，取值为：0x01：IPv4；0x03：域名；0x04：IPv6
DST.ADDR：destination address的缩写，取值会随着ATYP变化：ATYP == 0x01：4 个字节的 IPv4 地址；ATYP == 0x03：1 个字节表示域名长度，紧随其后的是对应的域名；ATYP == 0x04：16 个字节的 IPv6 地址；
DST.PORT字段：目的服务器端口号。
在收到请求后，Proxy 也会对应的返回如下格式的消息：
+----+-----+-------+------+----------+----------+
|VER | REP | RSV | ATYP | BND.ADDR | BND.PORT |
+----+-----+-------+------+----------+----------+
| 1 | 1 | 1 | 1 | Variable | 2 |
+----+-----+-------+------+----------+----------+REP 字段是用来告知 Client 请求的处理情况，正常情况下 Shadowsocks 会将其填充为 0x00，否则直接断开连接。其他的字段含义均同发送包的字段含义相同。

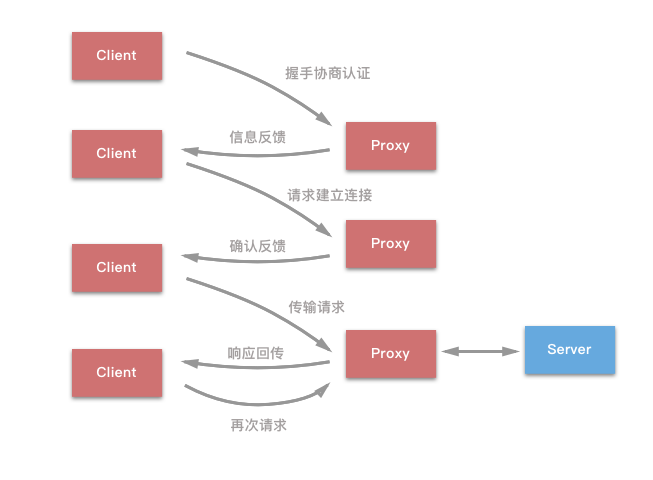

在万事具备之后，Socks5 协议就完成了自身的主要实名，在握手和建立连接之后，Socks5 的 Proxy 服务器就只做简单的消息转发。我们以通过 Shadowsocks 代理来访问 apple.com:80 为例，整个过程如下图所示：
而信息的传输过程可能是这样的：
# 握手阶段
# 无验证最简单的握手
client -> ss: 0x05 0x01 0x00
ss -> client: 0x05 0x00
# 建立连接
# b'apple.com' 表示 'apple.com' 的 ASCII 码
client -> ss: 0x05 0x01 0x00 0x03 0x0a b'apple.com' 0x00 0x50
ss -> client: 0x05 0x00 0x00 0x01 0x00 0x00 0x00 0x00 0x10 0x10
# 传输阶段
client -> ss -> remote
remote -> ss -> client
...Shadowsocks 模块划分
在真正深入到源码之前，先看看各个模块的主要功能划分：
.(shadowsocks)
├── __init__.py
├── asyncdns.py # 实现了简单的异步 DNS 查询
├── common.py # 提供一些工具函数，重要的是解析 Socks5 请求
├── crypto # 封装加密库的调用
│ ├── __init__.py
│ ├── openssl.py
│ ├── rc4_md5.py
│ ├── sodium.py
│ ├── table.py
│ └── util.py
├── daemon.py # 用于实现守护进程(daemon)
├── encrypt.py # 提供统一的加密和解密接口
├── eventloop.py # 封装了 IO 常用方法 epoll, kqueue 和 select ，提供统一接口
├── local.py # shadowsocks 客户端入口 - sslocal 命令
├── lru_cache.py # LRU Cache，说白了就是限时缓存，过量删除的一种机制
├── manager.py # 总控入口，用于组织组件逻辑
├── server.py # shadowsocks 服务端 - ssserver 命令
├── shell.py # shell 命令封装包
├── tcprelay.py # 核心部分，实现整个 Socks5 协议，负责 TCP 代理部分

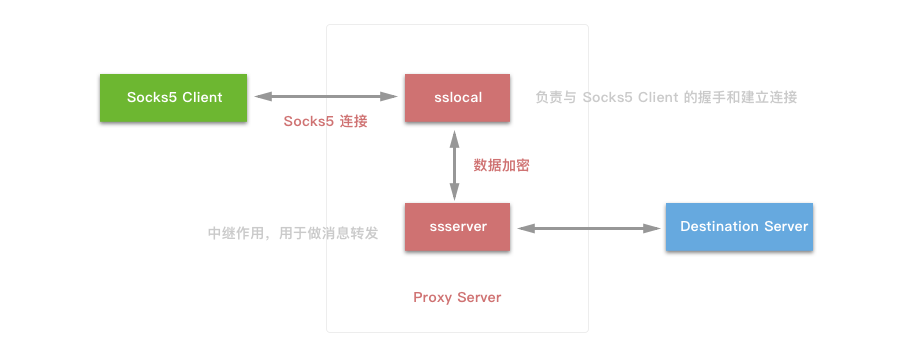

└── udprelay.py # 负责 UDP 代理实现Shadowsocks 利用 Socks5 协议来进行数据传输，而增加的一个过程就是对 TCP 包的数据加密。这里我们称之为能爱国上网的 Socks5 代理：
在加密解密过程中，数据经过 sslocal 加密后转发给 ssserver，这是过程中最重要的环节。然后我们开始对细节进行剖析。
server.py 一个通往爱国的大门
我们从 server.py 这个入口函数开始看起，这样也便于把握整体代码的流程。
def main():
# 配置代码
# 检测 python 版本
shell.check_python()
# 从命令行中获得配置参数
config = shell.get_config(False)
# 根据配置决定要不要以 daemon 的方式运行
daemon.daemon_exec(config)
# 端口加密模式输出 log
...
tcp_servers = []
udp_servers = []
# dns 服务器配置
if 'dns_server' in config: # allow override settings in resolv.conf
dns_resolver = asyncdns.DNSResolver(config['dns_server'],
config['prefer_ipv6'])
else:
dns_resolver = asyncdns.DNSResolver(prefer_ipv6=config['prefer_ipv6'])
# 将 port password 存入缓存,从配置字典中删除
port_password = config['port_password']
del config['port_password']
# 从配置中读入每一组配置信息
for port, password in port_password.items():
a_config = config.copy()
a_config['server_port'] = int(port)
a_config['password'] = password
logging.info("starting server at %s:%d" %
(a_config['server'], int(port)))
# 在做完备份至内存后实例化一个 tcprelay.TCPRelay 并放入指定容器中
tcp_servers.append(tcprelay.TCPRelay(a_config, dns_resolver, False))
udp_servers.append(udprelay.UDPRelay(a_config, dns_resolver, False))
run_server()
def run_server():
try:
# 创建 EventLoop
loop = eventloop.EventLoop()
dns_resolver.add_to_loop(loop)
# 观察者模式
# epoll/kqueue/select 观察者 socket 的状态
# 当 socket 状态法伤变化时,调用消息处理函数
# 将已经打开的 socket 注册到 Eventloop 用来监听响应的时间
list(map(lambda s: s.add_to_loop(loop), tcp_servers + udp_servers))
daemon.set_user(config.get('user', None))
# 启动 循环,等待 shadowsocks 客户端的连接
loop.run()
except Exception as e:
shell.print_exception(e)
sys.exit(1)在 TCPRelay 初始化的时候会根据配置项新建一个 Socket 并绑定至指定端口进行监听。下面列举核心代码：
# tcprelay.py
def __init__(self, config, dns_resolver, is_local, stat_callback=None):
# 判断是 SS Local 还是 SS Server，此构造方法两端复用，仅仅是配置文件中的 key 不同
if is_local:
listen_addr = config['local_address']
listen_port = config['local_port']
else:
listen_addr = config['server']
listen_port = config['server_port']
self._listen_port = listen_port
addrs = socket.getaddrinfo(listen_addr, listen_port, 0,
socket.SOCK_STREAM, socket.SOL_TCP)
if len(addrs) == 0:
raise Exception("can't get addrinfo for %s:%d" %
(listen_addr, listen_port))
af, socktype, proto, canonname, sa = addrs[0]
# 创建 Socket
server_socket = socket.socket(af, socktype, proto)
server_socket.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
# 绑定监听端口
server_socket.bind(sa)
server_socket.setblocking(False)
if config['fast_open']:
try:
# 设置 Socket 相关选项，这里只有 TCP，后两个参数是选项值的缓冲以及其最大长度
server_socket.setsockopt(socket.SOL_TCP, 23, 5)
except socket.error:
logging.error('warning: fast open is not available')
self._config['fast_open'] = False
# 监听 1024 端口
server_socket.listen(1024)
self._server_socket = server_socket
self._stat_callback = stat_callbackTCPRelay 中的 _server_socket 表示的是所监听端口的 Socket。再然后当 TCPRelay 的 handle_event 逻辑便分成了两个部分，如果是 _server_socket，那么客户端请求建立连接，_server_socket 负责接受之后创建的新的 TCPRelayHandler；如果不是，则说明客户端连接的是读写事件，直接分发到对应的 TCPRelayHandler 调用 handle_event 来处理。这一部分的详细代码在后面可以看到。
事件处理阶段
Shadowsocks 封装了三种常见的 IO 复用方法：epoll、kqueue 和 select，并通过 eventloop.py 提供统一的接口。之所以要用 OI 复用，因为能提供更好的性能和更少的内存开销。多线程方式在 PC 上表现良好，但是在路由器上就表现不佳了。
eventloop.py
eventloop.py 主要逻辑都在 run 方法中。EventLoop 是 Shadowsocks 的网络通信核心模块，它封装了 epoll、kqueue、select 三者，而且为后两者实现了类似 epoll 接口，且执行优先级为 epoll > kqueue > select。
def run(self):
events = []
while not self._stopping:
asap = False
# 获取事件
try:
# 等待事件触发,返回触发事件
events = self.poll(TIMEOUT_PRECISION)
except (OSError, IOError) as e:
if errno_from_exception(e) in (errno.EPIPE, errno.EINTR):
# EPIPE: 当客户关闭连接时触发
# EINTR: 收到信号时触发
# 尽可能触发
asap = True
logging.debug('poll:%s', e)
else:
logging.error('poll:%s', e)
traceback.print_exc()
continue
# 找到事件对应的 handler,将事件交由它处理
for sock, fd, event in events:
# 通过 fd 找到对应的 handler
# 一个 handler 可能对应多个 fd (reactor 模式)
# 同步的将请求输入多路复用到 Request Handler
handler = self._fdmap.get(fd, None)
if handler is not None:
handler = handler[1]
try:
# handler 有三种可能
# TCPRelay, UDPRelay, DNSResolver
handler.handle_event(sock, fd, event)
except (OSError, IOError) as e:
shell.print_exception(e)
# 计时器,10s 间隔调用注册的 handler_periodic 函数
now = time.time()
if asap or now - self._last_time >= TIMEOUT_PRECISION:
for callback in self._periodic_callbacks:
callback()
self._last_time = nowrun 方法是一个典型的 Event Loop 方法，通过 poll 来阻塞，等待事件发生，然后用事件对应的文件描述 fd 命中 handler，调用 handler.handle_event(sock, fd, event) 来将事件交由 handler 处理，同时间隔 TIMEOUT_PRECISION 秒调用 TCPRelay、UDPRelay、DNSResolver 的 handler_periodic 函数处理超时情况或是清理缓存。
看到这里，你肯定对 TCPRelay 对于事件封装产生了兴趣，我们重新回到 tcprelay.py 文件，来查看一下 handle_event 方法。
tcprelay.py
之前提到过，一个 TCPRelay 会对应监听指定的 Socket，并要分发到指定的 TCPRelayHandler，eventloop.py 的 run 方法中也能看到 handler.handle_event(sock, fd, event) 的调用。这个方法是如何实现的呢？
def handle_event(self, sock, fd, event):
# 处理 Event 并发送到对应的 handler
if sock:
logging.log(shell.VERBOSE_LEVEL, 'fd %d %s', fd,
eventloop.EVENT_NAMES.get(event, event))
# 如果是 TCPRelay 的 socket
# 这时候说明有 TCP 连接,创建 TCPRelayHandler 并封装
if sock == self._server_socket:
if event & eventloop.POLL_ERR:
raise Exception('server_socket error')
try:
logging.debug('accept')
# 接受连接
conn = self._server_socket.accept()
# 完成 handler 封装
TCPRelayHandler(self, self._fd_to_handlers,
self._eventloop, conn[0], self._config,
self._dns_resolver, self._is_local)
except (OSError, IOError) as e:
error_no = eventloop.errno_from_exception(e)
if error_no in (errno.EAGAIN, errno.EINPROGRESS,
errno.EWOULDBLOCK):
return
else:
shell.print_exception(e)
if self._config['verbose']:
traceback.print_exc()
else:
if sock:
# 找到 fd 对应的 TCPRelayHandler
handler = self._fd_to_handlers.get(fd, None)
if handler:
# 启用 handler 来处理读写事件
handler.handle_event(sock, event)
else:
logging.warn('poll removed fd')读写事件由 EventLoop 协调后分发给 TCPRelay，再经 TCPRelay 将事件下发给对应的 TCPRelayHandler 处理。那么这个“对应”该如何区别？这是都是 fd(File Descriptor) 的功劳。文件描述符 - fd 是内核为了高效管理已被打开的文件所创建的索引，通常用一个非负正数数来区分，用于指代被打开的文件，所有执行的 I/O 操作的系统都会通过文件描述符。
扩展来说，每个 Event 可以当做一个服务处理程序的时间。使用 epoll、select 等等方法以及向指定的 handler 投递意在实现解多路分配策略，并同步派发请求及相关请求来处理，这是 Reactor Pattern (反应器模式)的完美实现。说到这里不得说下 Reactor Pattern。

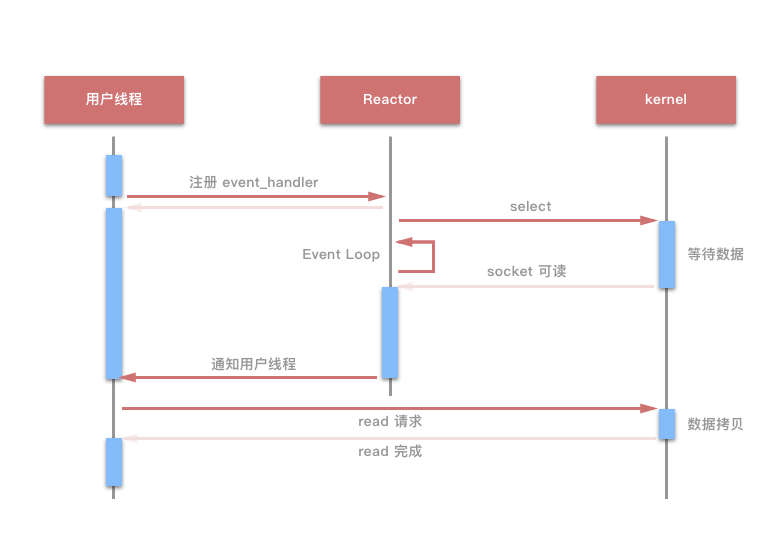

Reactor 的结构主要由资源，同步事件解多路器，分发器和请求处理器组成，并且该系统在原则上是存于单线程系统中。注明项目 Netty 就是基于该设计模式。通过 Reactor 的方式，将用户线程轮训 I/O 操作状态的工作统一交给了 handler_event 事件循环来进行处理。用户线程注册事件后处理器可以继续执行其他的工作，这就是单线程异步的体现，而 Reactor 线程负责调用内核的 select 函数检测 socket 状态，当 socket 被激活时，通知响应的 Client 线程执行对应的 handler。这里给出一张 I/O 多路复用的模型示意图：

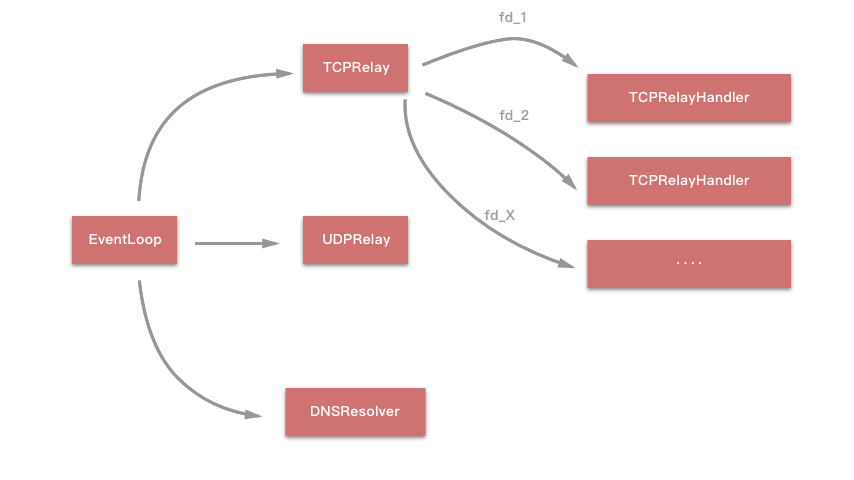

是不是中间的 Event Loop 感觉似曾相识呢？是的，我们的 EventLoop 与其的工作十分类似。在这里，我们完全不需要关注 I/O 的问题，因为这些都已经被封装好了。我们只需要知道，其 Event 传递以及击中对应的 Handler 就已经足够了。下面是 Shadowsocks 中 EventLoop 将 Event 发送至指定 Handler 的大体流程：
我想，此时已经对 Shadowsocks 的事件处理有了一个最初步的认识。
待续
在笔者阅读 Shadowsocks 源码的时候，也巩固了之前计算机网络和 Linux kernel I/O Operation 有了更进一步的理解和认识。
之后我们将对 Shadowsocks 中对于 Event 处理进一步了解，并阅读 TCP Proxy 的相关源码。
