巧用符号表 - 探求 fishhook 原理(一)



这是 探求 fishhook 原理 系列的第一篇。主要讲述了 Facebook 开源库 fishhook 的源码实现细节。需要具备 Mach-O 相关知识。可以先阅读 Mach-O 文件格式探索 一文。

关于符号表的基本知识

Lazy Binding 过程

在之前的Mach-O 文件格式探索一文中提及到了 __DATA.__la_symbol_ptr__DATA.__nl_symbol_ptr 这两个指针表,分别为lazy binding指针表non lazy binding指针表。并且这两个指针表,保存着与字符串标对应的函数指针。

而 Mach-O 文件文件中通过 dyld 加载的 Lazy Binding 表并没有在加载过程中直接确定地址列表,而是在第一次调用该函数的时候,通过 PLT(Procedure Linkage Table) 来进行一次 Lazy Binding。来使用 printf 方法验证一下:


#include <stdio.h>
int main(int argc, const char * argv[]) {
    printf("%s\n", "hello world");
    printf("%s\n", "hello desgard");
    return 0;
}

拖到 Hopper 中查看汇编:


 _main:
push       rbp
mov        rbp, rsp
sub        rsp, 0x10
lea        rdi, qword [0x100000f8e] ; "hello world\\n", argument "format" for method imp___stubs__printf
mov        dword [rbp+var_4], 0x0
mov        al, 0x0
call       imp___stubs__printf
lea        rdi, qword [0x100000f9b] ; "hello desgard\\n", argument "format" for method imp___stubs__printf
mov        dword [rbp+var_8], eax
mov        al, 0x0
call       imp___stubs__printf
xor        ecx, ecx
mov        dword [rbp+var_C], eax
mov        eax, ecx
add        rsp, 0x10
pop        rbp
ret

发现在使用 printf 的时候会触发 call imp__stubs__printf 这条指令。点击进入 imp__stubs__printf 的存储位置查看:


 imp___stubs__printf:
jmp        qword [_printf_ptr] ; _printf, CODE XREF=_main+24, _main+41
; ================================
; 继续跟踪....

0x100001010         dq         _printf  ; DATA XREF=imp___stubs__printf

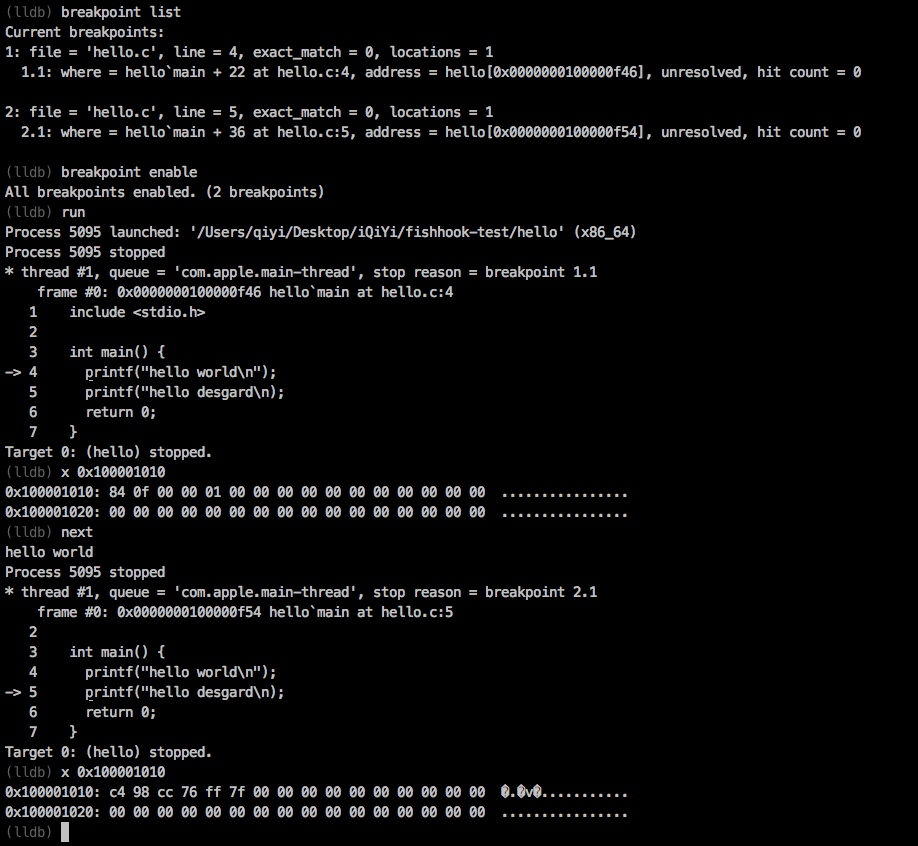

在两个 printf 方法前加上断点,使用 lldb 对其进行调试:

为什么这里要观测 0x10001010 这个地址?因为 imp___stubs__printf 这个指针指向了它。这说明在 __la_symbol_ptr 表中对其进行了记录。使用 MachOView 对其进行验证:

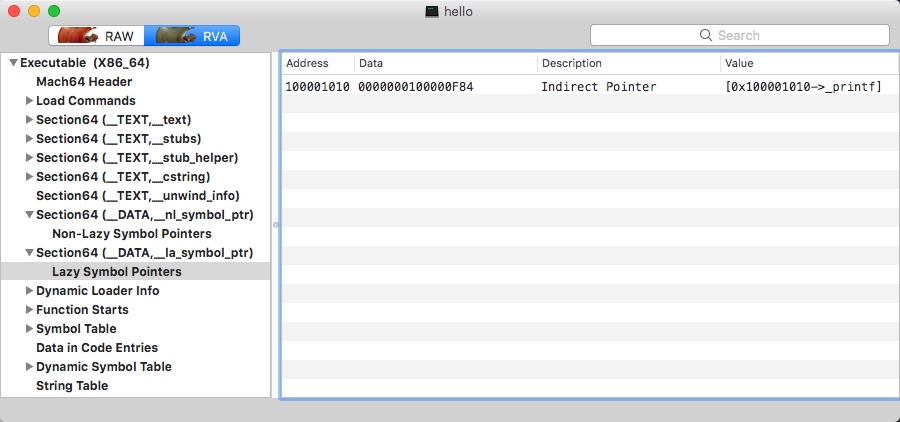

发现在 __DATA.__la_symbol_ptr 中的记录值与 lldbx 0x10001010 命令输出的记录值均为 01 00 00 0f 84。这个值对应的地址就是 imp___stubs__printf 这个桩位置。


0x100000f84         push       0x0
0x100000f89         jmp        0x100000f74

; Section __stub_helper
0x100000f74         lea        r11, qword [dyld_stub_binder_100001000+8]   ; CODE XREF=0x100000f89
0x100000f7b         push       r11
0x100000f7d         jmp        qword [dyld_stub_binder_100001000]          ; dyld_stub_binder
0x100000f83         db         0x90
0x100000f84         push       0x0
0x100000f89         jmp        0x100000f74

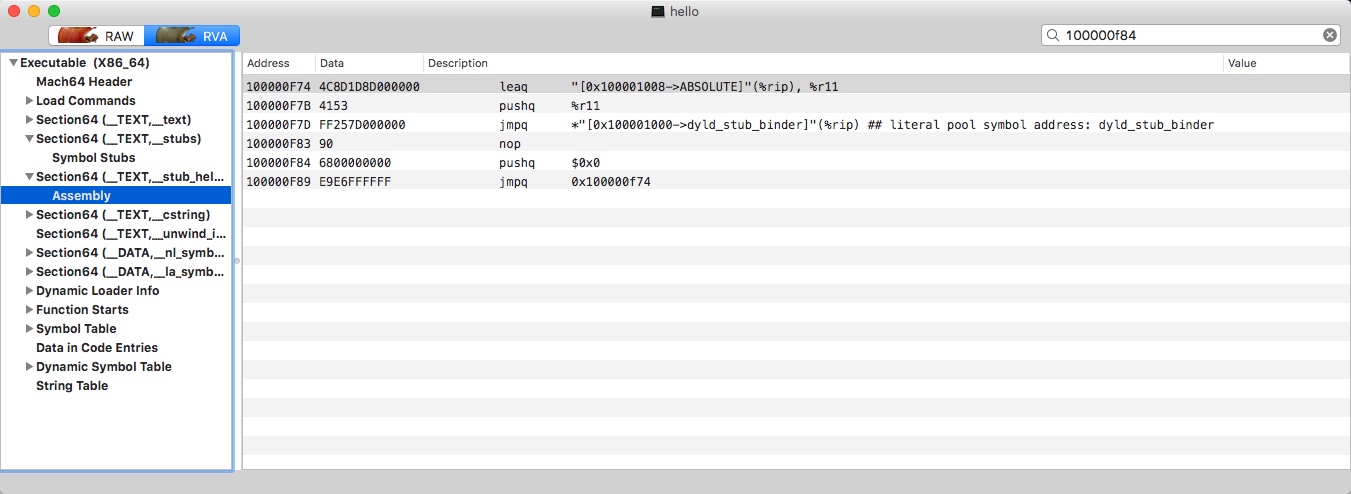

这个位置是不是似曾相识?是的,在Mach-O 文件格式探索一文中的验证试验,已经试验过了 Stub 机制。说道这里,我们在 MachOView 中的 __TEXT.__stubs 这个 Section 对其进行验证:

与预想中的结果是相同的。这个在 __TEXT.__stub_helper 中解析出的汇编代码和 Hopper 中完全一致。在这里通过 _stub_helper 来调用 dyld_stu_binder 方法计算 printf 函数的真实地址。其具体信息可以看出,jmpq 0x100000f74 就是在 pushq 参数 $0x0 (link 过程中的标记值)后跳转到这个 section 的头部,并调用 binder 方法。

binder 方法的作用简单来讲就是计算对应的函数地址进行绑定,之后进而调用对应函数。

在第二次输出 0x10001010 的值的时候,发现与第一次的值不相同了。变成了 7f ff 76 cc 98 c4。这个地址其实就是 printf 的真实地址。通过 x 命令及方法名的方式进行验证:

也就是说 __DATA.__la_symbol_ptr 中指向 printf 地址的值已经发生了改变,并真正的指向了 printf 指令。

Dynamic Symbol Table

Dynamic Symbol Table 动态符号表是用来加载动态库的时候导出的符号表,该表在 dyld 时期使用,并且在对象被加载的时候映射到进程的地址空间。所以我们可以说 DST 是符号表的子集。对于 ELF 来讲,DST 是有其定义的;但是对于 Mach-O 来说,我们可以理解为 DST 就是 Symbol Stubs。DST 和 Mach-O 中的 Indirect Addressing 有很大的关联,这里给出 Apple 对于 Indirect Addressing官方文档

这个文档的主要内容是介绍了 Non-lazy symbol referencesLazy symbol reference 的特点和区别。其中 Lazy symbol reference 是指在方法在第一次调用的时候,会根据 dyld 过程时加载的映射地址进行处理,完成绑定操作。

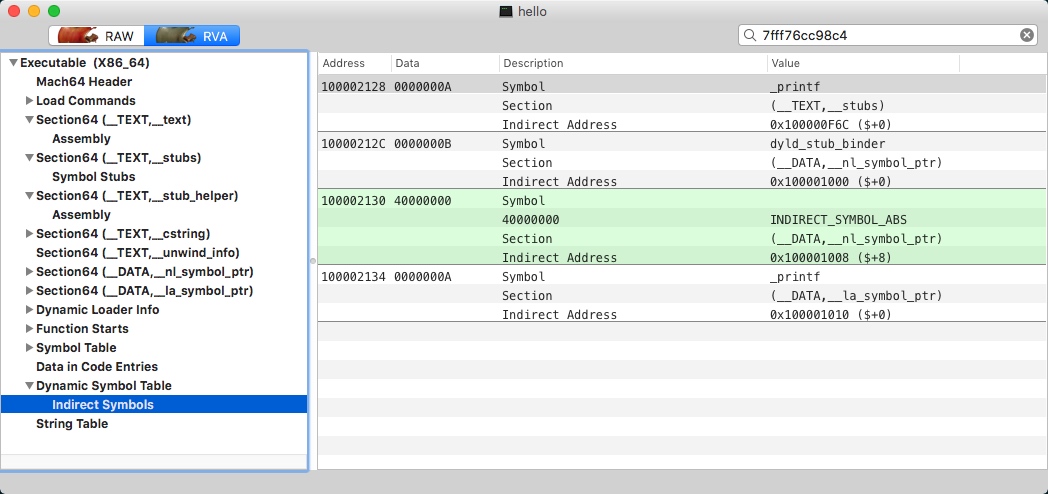

【通过 MachOView 我们可以查看 Dynamic Symbol Table 中的所有 Indirect Symbol

理解 fishhook

明确思路

根据上面的实战内容,我们理解了 Lazy Binding 这个过程。受此启发,我们是不是可以重新绑定 Mach-O 的 Symbol 从而 hook 一些 C 中的库函数呢?这个思路在 fishhook 中已经实现。

准备

为了简化分析过程,我们引入了一个例子,之后的分析都会围绕着这个例子来进行。实例代码很简单,就是修改库函数 strlen,让其始终返回 666


#include <stdio.h>
#include "fishhook.h"

static int (*original_strlen)(const char *_s);

int new_strlen(const char *_s) {
    return 666;
}

int main(int argc, const char * argv[]) {
    struct rebinding strlen_rebinding = { "strlen", new_strlen,
        (void *)&original_strlen };
    rebind_symbols((struct rebinding[1]){ strlen_rebinding }, 1);
    char *str = "hellolazy";

    printf("%d\n", strlen(str));
    return 0;
}

main 方法中,我们构造了一个 rebinding 结构体实例,使用原方法名新方法的指针以及一个二阶指针(后面我们可以了解到这里存储了 __bss 段中原方法的地址)。


struct rebinding {
    const char *name;		// 原方法名
    void *replacement;		// 新方法的代码段首地址
    void **replaced;		// 旧方法的指针
};

在跟踪代码之前,我先使用 nm 命令对生成的执行文件查看 File 中的符号信息( -n 参数是根据已知地址进行排序):


$ nm -n TestObjcProj
                 U ___memcpy_chk
                 U __dyld_get_image_header
                 U __dyld_get_image_vmaddr_slide
                 U __dyld_image_count
                 U __dyld_register_func_for_add_image
                 U _dladdr
                 U _free
                 U _malloc
                 U _printf
                 U _strcmp
                 U _strlen
                 U _strnlen
                 U dyld_stub_binder
0000000100000000 T __mh_execute_header
0000000100000690 t _rebind_symbols_image
00000001000006f0 t _prepend_rebindings
00000001000007d0 t _rebind_symbols_for_image
0000000100000b00 t _rebind_symbols
0000000100000bc0 t __rebind_symbols_for_image
0000000100000bf0 t _perform_rebinding_with_section
0000000100000e10 T _new_strlen
0000000100000e20 T _main
0000000100001090 b __rebindings_head
0000000100001098 b _original_strlen

这里每一行代表一个符号,三列值分别代表地址符号说明符号名。其中符号说明为以下规则:

  • 小写代表作用域为 Local,大写代表符号是 Global(external) 的。
  • A - 符号值是绝对的,在链接过程中不允许对其改变,这个符号常常出现在中断向量表中。
  • B - 符号值出现在内存 BSS 段。例如在某一个文件中定义全局的 static 方法 static void test,则符号 test 的类型为 b,切存储于 BSS 中。其值为该符号在 BSS 中的偏移。一般来说,BSS 分配在 RAM 中。
  • C - 称为Common Symbol 一般符号,是为初始化的数据段。该符号不包含于普通的 Section 中。只有在链接过程才会进行分配。符号的值为所需要的字节数。
  • D - 称之为 Data Symbol。位于初始化数据段中。一般分配到 Data Section 中。例如全局的 int table[5] = {233, 123, 321, 132, 231};,会分配到初始化数据段中。
  • T - 该符号位于代码区 TS 中。
  • U - 说明当前文件中该符号是未定义的,该符号的定义在别的文件中

我们找到这几个与 strlen 先关的符号,先记录下来:


                 U _strlen	# 系统库方法,dyld 动态加载,所以未定义
0000000100000e10 T _new_strlen  # 自定义方法,位于 Text Section
0000000100001098 b _original_strlen  #

另外我们还需要了解的一些基地址信息。例如:Lazy Symbol Pointer Table(__DATA.__la_symbol_ptr)、Indirect Symbol TableSymbol Table。这些均能从 MachOView 中获得到。

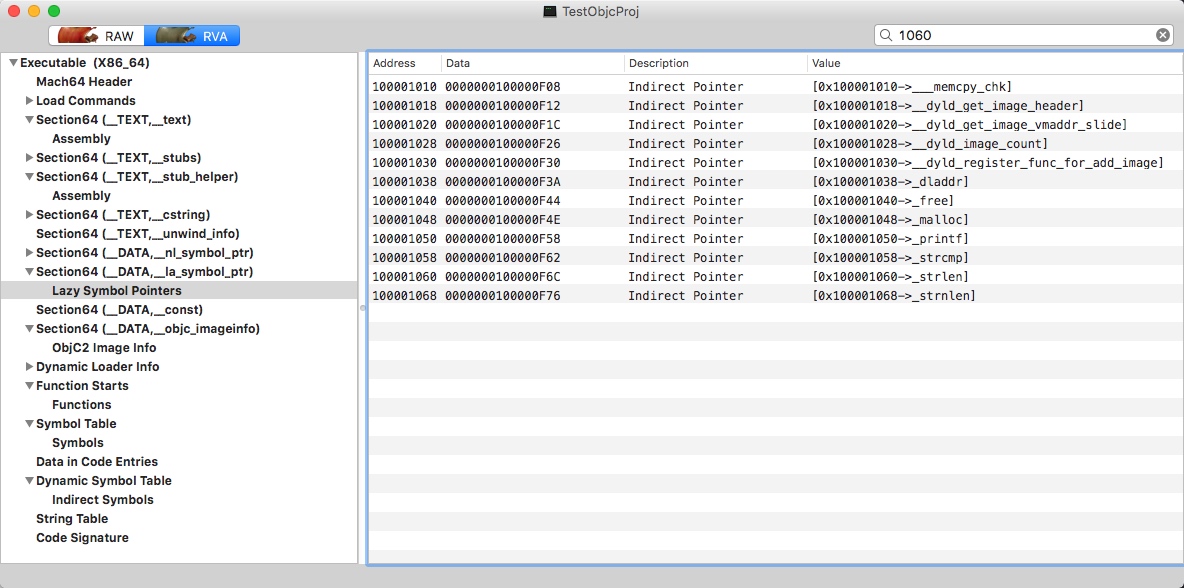

获取到 __DATA.__la_symbol_ptr 基地址为 0x100001010

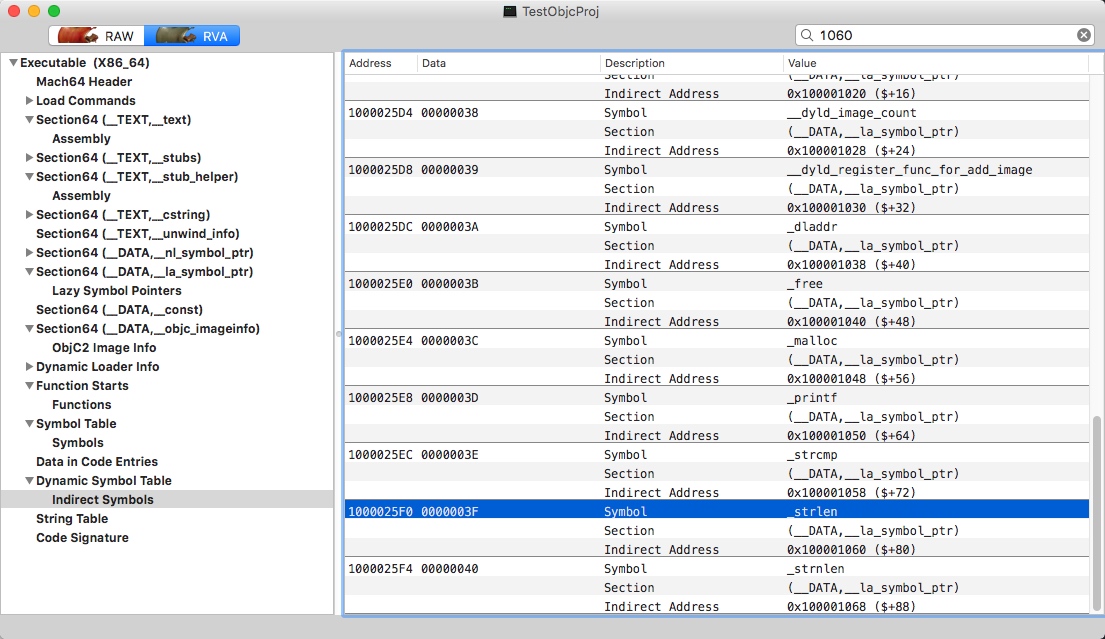

这里获取到在 Indirect Symbols 中,_strlen 符号的地址为 0x1000025f0

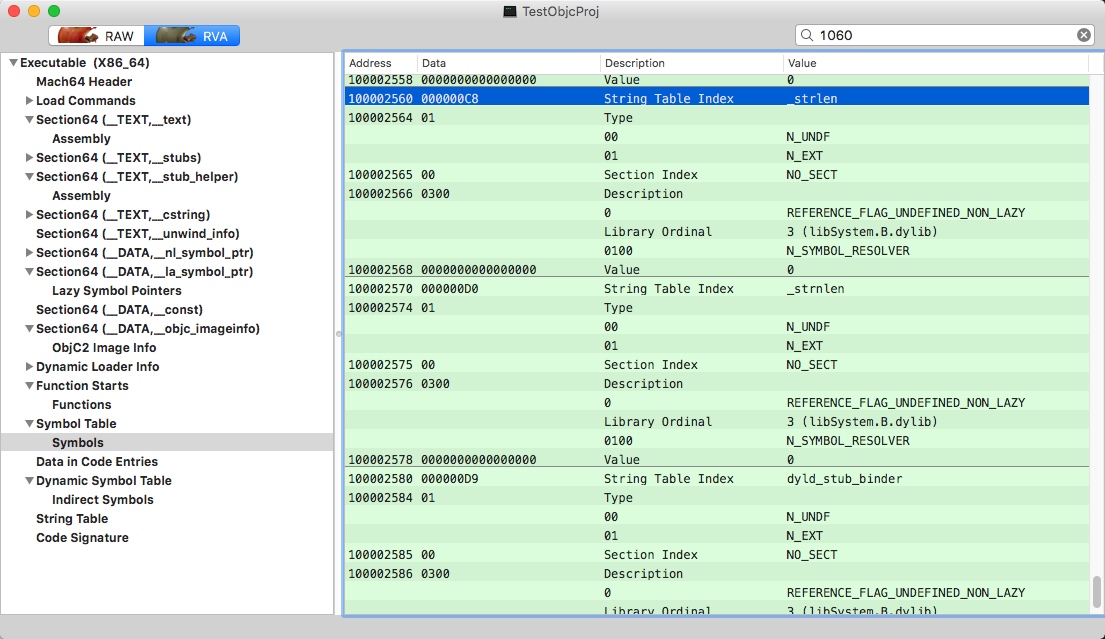

这里可以获取到在 Symbol Table 中对应的符号位置 0x100002560,而且其中还能检索到在 String Table 中对应的符号 _strlen 的符号名称。

调试代码

在进行 hook 的代码逻辑中,在声明一个 strlen_rebinding 实例之后,需要手动调用方法 rebind_symbols ,其中需要传入一个 rebinding 数组的头地址,以及其 size。下面来看一下 rebind_symbols 方法的实现:


#define __SIZE_TYPE__ long unsigned int
typedef __SIZE_TYPE__ size_t;
/**
 * rebind_symbols
 * struct rebinding rebindings[] - rebinding 结构体数组
 * size_t rebindings_nel - 数组长度
 */
int rebind_symbols(struct rebinding rebindings[], size_t rebindings_nel) {
    // 维护一个 rebindings_entry 的结构
    //  rebinding 的多个实例组织成一个链表
    int retval = prepend_rebindings(&_rebindings_head, rebindings, rebindings_nel);
    // 判断是否 malloc 失败,失败会返回 -1
    if (retval < 0) {
        return retval;
    }
    // _rebindings_head -> next 是第一次调用的标志符,NULL 则代表第一次调用
    if (!_rebindings_head->next) {
        // 第一次调用,将 _rebind_symbols_for_image 注册为回调
        _dyld_register_func_for_add_image(_rebind_symbols_for_image);
    } else {
        // 先获取 dyld 镜像数量
        uint32_t c = _dyld_image_count();
        for (uint32_t i = 0; i < c; i++) {
            // 根据下标依次进行重绑定过程
            _rebind_symbols_for_image(_dyld_get_image_header(i), _dyld_get_image_vmaddr_slide(i));
        }
    }
    // 返回状态值
    return retval;
}

为了将多次绑定时的多个符号组织成一个链式结构,fishhook 自定义了一个链表结构来组织这个逻辑,其中每个节点的数据结构如下:


struct rebindings_entry {
    struct rebinding *rebindings; // rebinding 数组实例
    size_t rebindings_nel; // 元素数量
    struct rebindings_entry *next; // 链表索引
};

// 全局量,直接拿出表头
static struct rebindings_entry *_rebindings_head;

prepend_rebindings 方法中,fishhook 会维护这个结构:


/**
 * prepend_rebindings 用于 rebindings_entry 结构的维护
 * struct rebindings_entry **rebindings_head - 对应的是 static 的 _rebindings_head
 * struct rebinding rebindings[] - 传入的方法符号数组
 * size_t nel - 数组对应的元素数量
 */
static int prepend_rebindings(struct rebindings_entry **rebindings_head,
                              struct rebinding rebindings[],
                              size_t nel) {
    // 声明 rebindings_entry 一个指针,并为其分配空间
    struct rebindings_entry *new_entry = (struct rebindings_entry *) malloc(sizeof(struct rebindings_entry));
    // 分配空间失败的容错处理
    if (!new_entry) {
        return -1;
    }
    // 为链表中元素的 rebindings 实例分配指定空间
    new_entry->rebindings = (struct rebinding *) malloc(sizeof(struct rebinding) * nel);
    // 分配空间失败的容错处理
    if (!new_entry->rebindings) {
        free(new_entry);
        return -1;
    }
    //  rebindings 数组中 copy  new_entry -> rebingdings 成员中
    memcpy(new_entry->rebindings, rebindings, sizeof(struct rebinding) * nel);
    //  new_entry -> rebindings_nel 赋值
    new_entry->rebindings_nel = nel;
    //  new_entry -> newx 赋值,维护链表结构
    new_entry->next = *rebindings_head;
    // 移动 head 指针,指向表头
    *rebindings_head = new_entry;
    return 0;
}

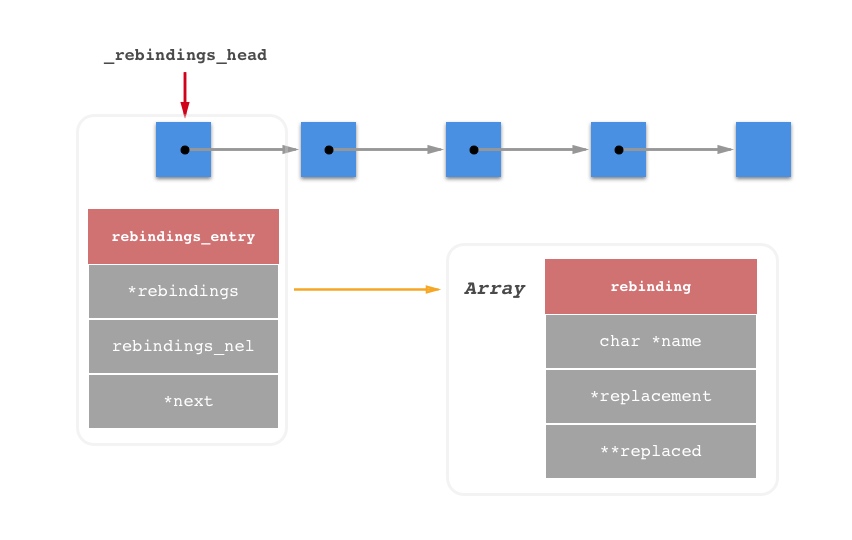

之后这一部分的结构将会持续被维护,用图示来说明一下:

在执行完链表的初始化及结构维护的 prepend_rebindings 方法,继续执行。由于我们的 strlen 是 dyld 加载的系统库方法,所以 _rebindings_head -> next 在第一次调用的时候为空,因为没有做过替换符号,所以会调用 _dyld_register_func_for_add_image 来注册 _rebind_symbols_for_image 方法,之后程序每次加载动态库的时候,都会去调用该方法。如果不是第一次替换符号,则遍历已经加载的动态库

这一块的流程也是 fishhook 代码的精髓部分,逐一来分析这些地方。

_dyld_register_func_for_add_image 是什么?

这里笔者查看了 Apple 官方的 dyld.h 头文件,其中对于 _dyld_register_func_for_add_image 有较为详细的说明(dyld.h):

The following functions allow you to install callbacks which will be called by dyld whenever an image is loaded or unloaded. During a call to _dyld_register_func_for_add_image() the callback func is called for every existing image. Later, it is called as each new image is loaded and bound (but initializers not yet run). The callback registered with _dyld_register_func_for_remove_image() is called after any terminators in an image are run and before the image is un-memory-mapped.

_dyld_register_func_for_add_image 这个方法当镜像 Imageload 或是 unload 的时候都会由 dyld 主动调用。当该方法被触发时,会为每个镜像触发其回调方法。之后则将其镜像与其回电函数进行绑定(但是未进行初始化)。使用 _dyld_register_func_for_add_image 注册的回调将在镜像中的 terminators 启动后被调用。

为什么传入的 _rebind_symbols_for_image 作为回调函数呢?


extern void _dyld_register_func_for_add_image(void (*func)(const struct mach_header* mh, intptr_t vmaddr_slide))    __OSX_AVAILABLE_STARTING(__MAC_10_1, __IPHONE_2_0);
extern void _dyld_register_func_for_remove_image(void (*func)(const struct mach_header* mh, intptr_t vmaddr_slide)) __OSX_AVAILABLE_STARTING(__MAC_10_1, __IPHONE_2_0);

extern 关键字来告知编译器当调用方法的时候,请在其他模块中寻找该方法定义。并且在这两个方法的声明中,所注册方法的参数列表一定是 (const struct mach_header* mh, intptr_t vmaddr_slide)


/**
 * _rebind_symbols_for_image 是 rebind_symbols_for_image 的一个入口方法
 * 这个入口方法存在的意义是满足 _dyld_register_func_for_add_image 传入回调方法的格式
 * header - Mach-O 头
 * slide - intptr_t 持有指针
 */
static void _rebind_symbols_for_image(const struct mach_header *header,
                                      intptr_t slide) {
    // 外层是一个入口函数,意在调用有效的方法 rebind_symbols_for_image
    rebind_symbols_for_image(_rebindings_head, header, slide);
}

看到 _rebind_symbols_for_image 是个入口,我们的问题也就迎刃而解了。添加这个入口方法其实是为了适应回调函数的参数格式,但是真正调用的 rebind_symbols_for_image 所需要的参数不满足其方法的描述。

intptr_t 是什么类型?

至于 intptr_t,笔者在之前阅读 Understanding and using C pointers 时见过。下面为引用:


/// /usr/include/stdint.h

/* Types for `void *' pointers. */
#if __WORDSIZE == 64
# ifndef __intptr_t_defined
typedef long int intptr_t;
# define __intptr_t_defined
# endif
typedef unsigned long int uintptr_t;
#else
# ifndef __intptr_t_defined
typedef int intptr_t;
# define __intptr_t_defined
# endif
typedef unsigned int uintptr_t;
#endif

intptr_tuintptr_t 这两种类型用于存储指针地址。从字面上看,intptr_t 像是一个整型指针类型,而且在 stdint.h 的注释中也可以看到 Types for void *pointers 的描述,但我们看到实际上 intptr_t 就是一个整数,在 64 位平台中定义为 long int,否则定义为 int。我们知道 C 语言的指针实际上就是变量的地址,在 64 位平台上指针为 8 字节,在 32 位平台上指针为 4 字节,而 intptr_t 刚好是和这个字节数对应,使用它可以安全地进行整数与指针的转换运算,也就是说当需要将指针作为整数运算时,将它转换成 intptr_t 进行运算才是安全的。使用 int 时也可以使用 intptr_t 来保证平台的通用性,它在不同的平台上编译时长度不同,但都是标准的平台字长

简而言之,这是一个标准字长的存储量,用来代表方法地址的偏移量。

重绑定寻址 - 基址准备过程

rebind_symbols_for_image 方法描述的也就是整个 fishhook 精华所在 - 重绑定符号过程。继续跟踪代码来理解每一行的意图:


static void rebind_symbols_for_image(struct rebindings_entry *rebindings,
                                     const struct mach_header *header,
                                     intptr_t slide) {
    Dl_info info;
    if (dladdr(header, &info) == 0) {
        return;
    }

    // 声明几个查找量:
    // linkedit_segment, symtab_command, dysymtab_command
    segment_command_t *cur_seg_cmd;
    segment_command_t *linkedit_segment = NULL;
    struct symtab_command* symtab_cmd = NULL;
    struct dysymtab_command* dysymtab_cmd = NULL;

    // 初始化游标
    // header = 0x100000000 - 二进制文件基址默认偏移
    // sizeof(mach_header_t) = 0x20 - Mach-O Header 部分
    // 首先需要跳过 Mach-O Header
    uintptr_t cur = (uintptr_t)header + sizeof(mach_header_t);
    // 遍历每一个 Load Command,游标每一次偏移每个命令的 Command Size 大小
    // header -> ncmds: Load Command 加载命令数量
    // cur_seg_cmd -> cmdsize: Load 大小
    for (uint i = 0; i < header->ncmds; i++, cur += cur_seg_cmd->cmdsize) {
        // 取出当前的 Load Command
        cur_seg_cmd = (segment_command_t *)cur;
        // Load Command 的类型是 LC_SEGMENT
        if (cur_seg_cmd->cmd == LC_SEGMENT_ARCH_DEPENDENT) {
            // 比对一下 Load Command  name 是否为 __LINKEDIT
            if (strcmp(cur_seg_cmd->segname, SEG_LINKEDIT) == 0) {
                // 检索到 __LINKEDIT
                linkedit_segment = cur_seg_cmd;
            }
        }
        // 判断当前 Load Command 是否是 LC_SYMTAB 类型
        // LC_SEGMENT - 代表当前区域链接器信息
        else if (cur_seg_cmd->cmd == LC_SYMTAB) {
            // 检索到 LC_SYMTAB
            symtab_cmd = (struct symtab_command*)cur_seg_cmd;
        }
        // 判断当前 Load Command 是否是 LC_DYSYMTAB 类型
        // LC_DYSYMTAB - 代表动态链接器信息区域
        else if (cur_seg_cmd->cmd == LC_DYSYMTAB) {
            // 检索到 LC_DYSYMTAB
            dysymtab_cmd = (struct dysymtab_command*)cur_seg_cmd;
        }
    }

    // 容错处理
    if (!symtab_cmd || !dysymtab_cmd || !linkedit_segment ||
        !dysymtab_cmd->nindirectsyms) {
        return;
    }

    // slide: ASLR 偏移量
    // vmaddr: SEG_LINKEDIT 的虚拟地址
    // fileoff: SEG_LINKEDIT 地址偏移

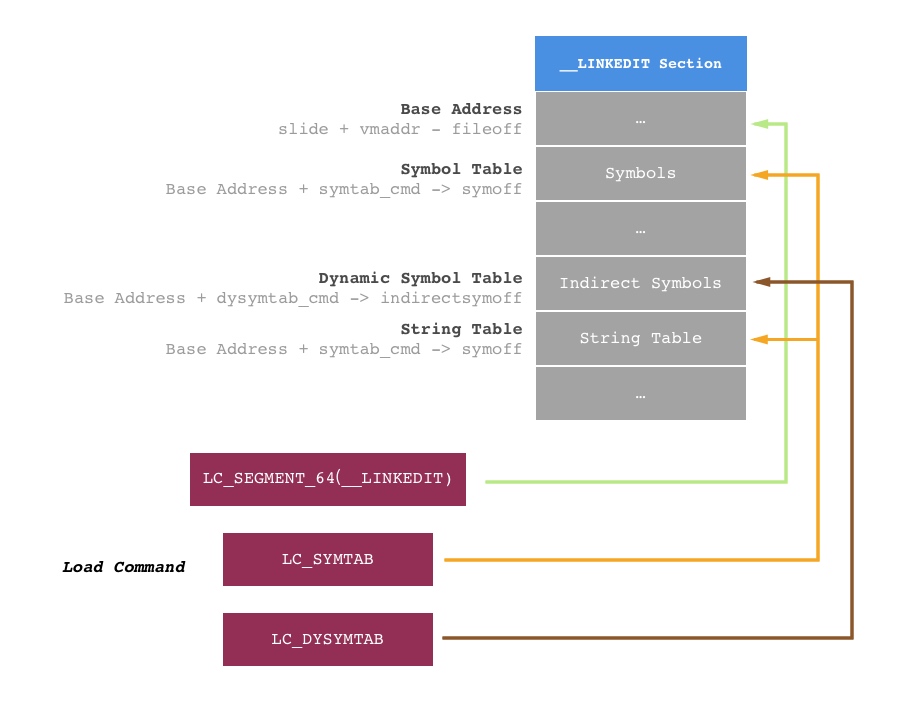

    // 式①:base = SEG_LINKEDIT真实地址 - SEG_LINKEDIT地址偏移
    // 式②:SEG_LINKEDIT真实地址 = SEG_LINKEDIT虚拟地址 + ASLR偏移量
    // 将②代入①:Base = SEG_LINKEDIT虚拟地址 + ASLR偏移量 - SEG_LINKEDIT地址偏移
    uintptr_t linkedit_base = (uintptr_t)slide + linkedit_segment->vmaddr - linkedit_segment->fileoff;
    // 通过 base + symtab 的偏移量 计算 symtab 表的首地址,并获取 nlist_t 结构体实例
    nlist_t *symtab = (nlist_t *)(linkedit_base + symtab_cmd->symoff);
    // 通过 base + stroff 字符表偏移量计算字符表中的首地址,获取字符串表
    char *strtab = (char *)(linkedit_base + symtab_cmd->stroff);
    // 通过 base + indirectsymoff 偏移量来计算动态符号表的首地址
    uint32_t *indirect_symtab = (uint32_t *)(linkedit_base + dysymtab_cmd->indirectsymoff);

    // 归零游标,复用
    cur = (uintptr_t)header + sizeof(mach_header_t);
    // 再次遍历 Load Commands
    for (uint i = 0; i < header->ncmds; i++, cur += cur_seg_cmd->cmdsize) {
        cur_seg_cmd = (segment_command_t *)cur;
        // Load Command 的类型是 LC_SEGMENT
        if (cur_seg_cmd->cmd == LC_SEGMENT_ARCH_DEPENDENT) {
            // 查询 Segment Name 过滤出 __DATA 或者 __DATA_CONST
            if (strcmp(cur_seg_cmd->segname, SEG_DATA) != 0 &&
                strcmp(cur_seg_cmd->segname, SEG_DATA_CONST) != 0) {
                continue;
            }
            // 遍历 Segment 中的 Section
            for (uint j = 0; j < cur_seg_cmd->nsects; j++) {
                // 取出 Section
                section_t *sect = (section_t *)(cur + sizeof(segment_command_t)) + j;
                // flags & SECTION_TYPE 通过 SECTION_TYPE 掩码获取 flags 记录类型的 8 bit
                // 如果 section 的类型为 S_LAZY_SYMBOL_POINTERS
                // 这个类型代表 lazy symbol 指针 Section
                if ((sect->flags & SECTION_TYPE) == S_LAZY_SYMBOL_POINTERS) {
                    // 进行 rebinding 重写操作
                    perform_rebinding_with_section(rebindings, sect, slide, symtab, strtab, indirect_symtab);
                }
                // 这个类型代表 non-lazy symbol 指针 Section
                if ((sect->flags & SECTION_TYPE) == S_NON_LAZY_SYMBOL_POINTERS) {
                    perform_rebinding_with_section(rebindings, sect, slide, symtab, strtab, indirect_symtab);
                }
            }
        }
    }
}

rebind_symbols_for_image 方法展示了冲绑定过程中,所有计算地址的流程。浏览过代码之后思考一个问题:为了完成重绑定的操作,我们需要获取哪些地址信息呢?

1. 获取 Linkedit Base Addr

fishhook 绝大多数重要的地址计算都要使用到或是间接使用到 Linkedit Base Addr。要如何理解这个基地址呢?这里我们可以理解成: Linkedit Segment 在文件中的首地址

为什么 Linkedit Segment 首地址信息十分重要,因为在 Load Command 中,LC_SYMTABLC_DYSYMTAB 的中所记录的 Offset 都是基于 __LINKEDIT 段的。而 LC_SYMTAB 中通过偏移量可以拿到symtab 符号表首地址strtab 符号名称字符表首地址以及indirect_symtab 跳转表首地址

我们拿到 Indirect Symbols 的首地址 indirect_symtab 再加上 LC_SEGMENT.__DATA 中任何一个 Section 信息的 reverved1 字段就可以获取到对应的 Indirect Address 信息。在这之后我们可以遍历每一个 Indirect Symbols,并以索引方式获取到每一个 nlist 结构的符号,从符号中获取到符号名字符串在字符表中的偏移量,进而继续获取符号名。

2. 二次遍历 Load Command 的目的

第一次遍历的目的在第一个疑问中已经解释的很清楚了,遍历目的有三个,为了找出 LC_SEGMENT(__LINKEDIT)LC_SYMTABLC_DYSYMTAB 三个 Load Command,从而我们可以计算出 Base AddressSymbol TableDynamic SymbolString Table 的位置。

而在第二次遍历中,我们需要获取的是 LC_SEGMENT(__DATA)__nl_symbol_ptr__la_symbol_ptr 这两个 Section。其目的是为了确定 lazy binding指针表non lazy binding指针表Dynamic Symbol 中对应的位置,方法就是获取到 reserved1 字段。这个在后面我们会做一个验证实现。

重绑定

在一切基址准备好之后,开始进行重绑定 perform_rebinding_with_section 方法:


static void perform_rebinding_with_section(struct rebindings_entry *rebindings,
                                           section_t *section,
                                           intptr_t slide,
                                           nlist_t *symtab,
                                           char *strtab,
                                           uint32_t *indirect_symtab) {
    //  Indirect Symbol 表中检索到对应位置
    uint32_t *indirect_symbol_indices = indirect_symtab + section->reserved1;
    // 获取 _DATA.__nl_symbol_ptr(__la_symbol_ptr) Section
    // 已知其 value 是一个指针类型,整段区域用二阶指针来获取
    void **indirect_symbol_bindings = (void **)((uintptr_t)slide + section->addr);
    //  size / 一阶指针来计算个数,遍历整个 Section
    for (uint i = 0; i < section->size / sizeof(void *); i++) {
        // 通过下标来获取每一个 Indirect Address  Value
        // 这个 Value 也是外层寻址时需要的下标
        uint32_t symtab_index = indirect_symbol_indices[i];
        if (symtab_index == INDIRECT_SYMBOL_ABS || symtab_index == INDIRECT_SYMBOL_LOCAL ||
            symtab_index == (INDIRECT_SYMBOL_LOCAL   | INDIRECT_SYMBOL_ABS)) {
            continue;
        }
        // 获取符号名在字符表中的偏移地址
        uint32_t strtab_offset = symtab[symtab_index].n_un.n_strx;
        // 获取符号名
        char *symbol_name = strtab + strtab_offset;
        // 过滤掉符号名小于 4 位的符号
        if (strnlen(symbol_name, 2) < 2) {
            continue;
        }
        // 取出 rebindings 结构体实例数组,开始遍历链表
        struct rebindings_entry *cur = rebindings;
        while (cur) {
            // 对于链表中每一个 rebindings 数组的每一个 rebinding 实例
            // 依次在 String Table 匹配符号名
            for (uint j = 0; j < cur->rebindings_nel; j++) {
                // 符号名与方法名匹配
                if (strcmp(&symbol_name[1], cur->rebindings[j].name) == 0) {
                    // 如果是第一次对跳转地址进行重写
                    if (cur->rebindings[j].replaced != NULL &&
                        indirect_symbol_bindings[i] != cur->rebindings[j].replacement) {
                        // 记录原始跳转地址
                        *(cur->rebindings[j].replaced) = indirect_symbol_bindings[i];
                    }
                    // 重写跳转地址
                    indirect_symbol_bindings[i] = cur->rebindings[j].replacement;
                    // 完成后不再对当前 Indirect Symbol 处理
                    // 继续迭代到下一个 Indirect Symbol
                    goto symbol_loop;
                }
            }
            // 链表遍历
            cur = cur->next;
        }
    symbol_loop:;
    }
}

这段方法主要描述了替换 __DATA.__la_symbol_ptr__DATA.__la_symbol_ptrIndirect Pointer 主要过程。从 reserved1 字段获取到 Indirect Symbols 对应的位置。从中我们可以获取到指定符号的偏移量,这个偏移量主要用来在 String Table 中检索出符号名称字符串。之后我们找到 __DATA.__la_symbol_ptr__DATA.__la_symbol_ptr 这两个 Section。这两个表中,都是由 Indirect Pointer 构成的指针数组,但是其中的元素决定了我们调用的方法应该以哪个代码段的方法来执行。我们遍历这个指针数组中每一个指针,在每一层遍历中取出其符号名称,与我们的 rebindings 链表中每一个元素进行比对,当名称匹配的时候,重写其指向地址。

小结

以上就是 fishhook 的全部源码实现。本文完成了对于 fishhook 全部运行时流程进行了详尽的分析。在 验证试验 - 探求 fishhook 原理(二) 中,将会对 fishhook 的全部流程以计算的方式进行模拟实践。并对 fishhook 代码中的一些处理和技巧做出一一剖析。尽请期待。

引文

鸣谢

感谢 AloneMonkeyjmpews 两位大牛对我的一些帮助。
