对于 runtime 的分析还有很长的路，最近在写 block 系列的同时，也回顾一下之前疏漏的细节知识。这篇文章是关于 weak 的具体实现的学习笔记。
runtime 对 __weak 弱引用处理方式
切入主题，这里笔者使用的 runtime 版本为 objc4-680.tar.gz。 我在入口文件 main.m 中加入如下代码：
int main(int argc, const char * argv[]) {
@autoreleasepool {
// insert code here...
NSObject *p = [[NSObject alloc] init];
__weak NSObject *p1 = p;
}
return 0;
}单步运行，发现会跳入 NSObject.mm 中的 objc_initWeak() 这个方法。在进行编译过程前，clang 其实对 __weak 做了转换，将声明方式做出了如下调整。
NSObject objc_initWeak(&p, 对象指针);其中的对象指针，就是代码中的 [[NSObject alloc] init] ，而 p 是我们传入的一个弱引用指针。而对于 objc_initWeak() 方法的实现，在 runtime 中的源码如下：
id objc_initWeak(id *location, id newObj) {
// 查看对象实例是否有效
// 无效对象直接导致指针释放
if (!newObj) {
*location = nil;
return nil;
}
// 这里传递了三个 bool 数值
// 使用 template 进行常量参数传递是为了优化性能
return storeWeak<false/*old*/, true/*new*/, true/*crash*/>
(location, (objc_object*)newObj);
}可以看出，这个函数仅仅是一个深层函数的调用入口，而一般的入口函数中，都会做一些简单的判断（例如 objc_msgSend 中的缓存判断），这里判断了其指针指向的类对象是否有效，无效直接释放，不再往深层调用函数。
需要注意的是，当修改弱引用的变量时，这个方法非线程安全。所以切记选择竞争带来的一些问题。
继续阅读 objc_storeWeak() 的实现：
// HaveOld: true - 变量有值
// false - 需要被及时清理，当前值可能为 nil
// HaveNew: true - 需要被分配的新值，当前值可能为 nil
// false - 不需要分配新值
// CrashIfDeallocating: true - 说明 newObj 已经释放或者 newObj 不支持弱引用，该过程需要暂停
// false - 用 nil 替代存储
template <bool HaveOld, bool HaveNew, bool CrashIfDeallocating>
static id storeWeak(id *location, objc_object *newObj) {
// 该过程用来更新弱引用指针的指向
// 初始化 previouslyInitializedClass 指针
Class previouslyInitializedClass = nil;
id oldObj;
// 声明两个 SideTable
// ① 新旧散列创建
SideTable *oldTable;
SideTable *newTable;
// 获得新值和旧值的锁存位置（用地址作为唯一标示）
// 通过地址来建立索引标志，防止桶重复
// 下面指向的操作会改变旧值
retry:
if (HaveOld) {
// 更改指针，获得以 oldObj 为索引所存储的值地址
oldObj = *location;
oldTable = &SideTables()[oldObj];
} else {
oldTable = nil;
}
if (HaveNew) {
// 更改新值指针，获得以 newObj 为索引所存储的值地址
newTable = &SideTables()[newObj];
} else {
newTable = nil;
}
// 加锁操作，防止多线程中竞争冲突
SideTable::lockTwo<HaveOld, HaveNew>(oldTable, newTable);
// 避免线程冲突重处理
// location 应该与 oldObj 保持一致，如果不同，说明当前的 location 已经处理过 oldObj 可是又被其他线程所修改
if (HaveOld && *location != oldObj) {
SideTable::unlockTwo<HaveOld, HaveNew>(oldTable, newTable);
goto retry;
}
// 防止弱引用间死锁
// 并且通过 +initialize 初始化构造器保证所有弱引用的 isa 非空指向
if (HaveNew && newObj) {
// 获得新对象的 isa 指针
Class cls = newObj->getIsa();
// 判断 isa 非空且已经初始化
if (cls != previouslyInitializedClass &&
!((objc_class *)cls)->isInitialized()) {
// 解锁
SideTable::unlockTwo<HaveOld, HaveNew>(oldTable, newTable);
// 对其 isa 指针进行初始化
_class_initialize(_class_getNonMetaClass(cls, (id)newObj));
// 如果该类已经完成执行 +initialize 方法是最理想情况
// 如果该类 +initialize 在线程中
// 例如 +initialize 正在调用 storeWeak 方法
// 需要手动对其增加保护策略，并设置 previouslyInitializedClass 指针进行标记
previouslyInitializedClass = cls;
// 重新尝试
goto retry;
}
}
// ② 清除旧值
if (HaveOld) {
weak_unregister_no_lock(&oldTable->weak_table, oldObj, location);
}
// ③ 分配新值
if (HaveNew) {
newObj = (objc_object *)weak_register_no_lock(&newTable->weak_table,
(id)newObj, location,
CrashIfDeallocating);
// 如果弱引用被释放 weak_register_no_lock 方法返回 nil
// 在引用计数表中设置若引用标记位
if (newObj && !newObj->isTaggedPointer()) {
// 弱引用位初始化操作
// 引用计数那张散列表的weak引用对象的引用计数中标识为weak引用
newObj->setWeaklyReferenced_nolock();
}
// 之前不要设置 location 对象，这里需要更改指针指向
*location = (id)newObj;
}
else {
// 没有新值，则无需更改
}
SideTable::unlockTwo<HaveOld, HaveNew>(oldTable, newTable);
return (id)newObj;
}其中标注的一些要点，开始逐一介绍：
引用计数和弱引用依赖表 SideTable
SideTable 这个结构体，我给他起名引用计数和弱引用依赖表，因为它主要用于管理对象的引用计数和 weak 表。在 NSObject.mm 中声明其数据结构：
struct SideTable {
// 保证原子操作的自旋锁
spinlock_t slock;
// 引用计数的 hash 表
RefcountMap refcnts;
// weak 引用全局 hash 表
weak_table_t weak_table;
}在之前的 runtime 版本中，有一个较为重要的成员方法，用来根据对象的地址在缓存中取出对应的 SideTable 实例：
static SideTable *tableForPointer(const void *p);而在上面 objc_storeWeak 方法中，取出实例的方法变成了 &SideTables()[xxxObj]; 这种方式。查看方法的实现，发现了如下函数：
static StripedMap<SideTable>& SideTables() {
return *reinterpret_cast<StripedMap<SideTable>*>(SideTableBuf);
}在取出实例方法的实现中，使用了 C++ 标准转换运算符 reinterpret_cast ，其表达方式为：
reinterpret_cast <new_type> (expression)用来处理无关类型之间的转换。该关键字会产生一个新值，并保证与原参数（expression）拥有完全相同的比特位。
而 StripedMap 是一个模板类（Template Class），通过传入类（结构体）参数，会动态修改在该类中的一个 array 成员存储的元素类型，并且其中提供了一个针对于地址的 hash 算法，用作存储 key。可以说， StripedMap 提供了一套拥有将地址作为 key 的 hash table 解决方案，而该方案采用了模板类，是拥有泛型性的。
介绍了与对象相关联的 SideTable 检索方式，再来看 SideTable 的成员和作用。
对于 slock 和 refcnts 两个成员不用多说，第一个是为了防止竞争选择的自旋锁，第二个是协助对象的 isa 指针的 extra_rc 共同引用计数的变量（对于对象结果，在今后的文中提到）。这里主要看 weak 全局 hash 表的结构与作用。
struct weak_table_t {
// 保存了所有指向指定对象的 weak 指针
weak_entry_t *weak_entries;
// 存储空间
size_t num_entries;
// 参与判断引用计数辅助量
uintptr_t mask;
// hash key 最大偏移值
uintptr_t max_hash_displacement;
};这是一个全局弱引用表。使用不定类型对象的地址作为 key ，用 weak_entry_t 类型结构体对象作为 value 。其中的 weak_entries 成员，从字面意思上看，即为弱引用表入口。其实现也是这样的。
typedef objc_object ** weak_referrer_t;
struct weak_entry_t {
DisguisedPtr<objc_object> referent;
union {
struct {
weak_referrer_t *referrers;
uintptr_t out_of_line : 1;
uintptr_t num_refs : PTR_MINUS_1;
uintptr_t mask;
uintptr_t max_hash_displacement;
};
struct {
// out_of_line=0 is LSB of one of these (don't care which)
weak_referrer_t inline_referrers[WEAK_INLINE_COUNT];
};
}在 weak_entry_t 的结构中，DisguisedPtr<objc_object> referent 是对泛型对象的指针做了一个封装，通过这个泛型类来解决内存泄漏的问题。从注释中写 out_of_line 成员为最低有效位，当其为0的时候， weak_referrer_t 成员将扩展为多行静态 hash table。其实其中的 weak_referrer_t 是二维 objc_object 的别名，通过一个二维指针地址偏移，用下标作为 hash 的 key，做成了一个弱引用散列。
那么在有效位未生效的时候，out_of_line 、 num_refs、 mask 、 max_hash_displacement 有什么作用？以下是笔者自身的猜测：
- out_of_line：最低有效位，也是标志位。当标志位 0 时，增加引用表指针纬度。
- num_refs：引用数值。这里记录弱引用表中引用有效数字，因为弱引用表使用的是静态 hash 结构，所以需要使用变量来记录数目。
- mask：计数辅助量。
- max_hash_displacement：hash 元素上限阀值。
其实 out_of_line 的值通常情况下是等于零的，所以弱引用表总是一个 objc_objective 指针二维数组。一维 objc_objective 指针可构成一张弱引用散列表，通过第三纬度实现了多张散列表，并且表数量为 WEAK_INLINE_COUNT 。

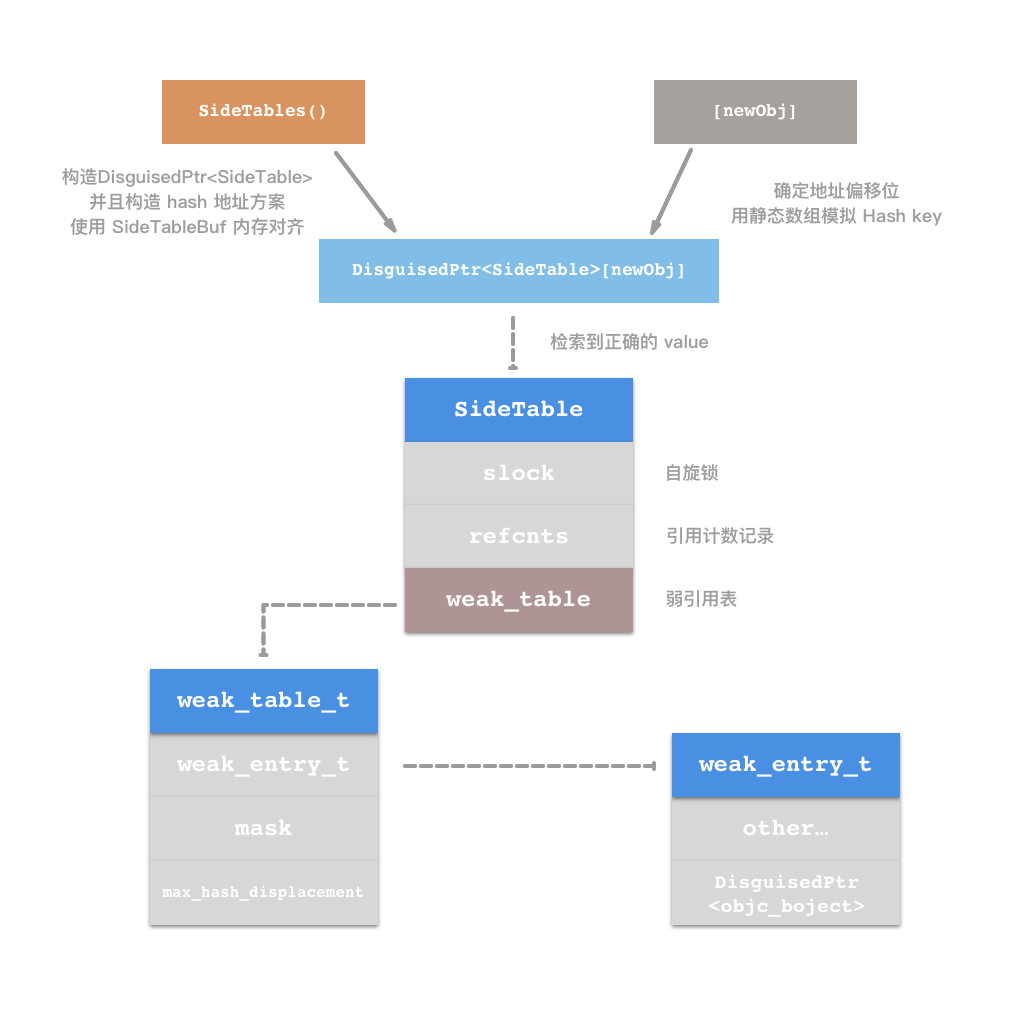

总结一下 StripedMap<SideTable>[] ： StripedMap 是一个模板类，在这个类中有一个 array 成员，用来存储 PaddedT 对象，并且其中对于 [] 符的重载定义中，会返回这个 PaddedT 的 value 成员，这个 value 就是我们传入的 T 泛型成员，也就是 SideTable 对象。在 array 的下标中，这里使用了 indexForPointer 方法通过位运算计算下标，实现了静态的 Hash Table。而在 weak_table 中，其成员 weak_entry 会将传入对象的地址加以封装起来，并且其中也有访问全局弱引用表的入口。
旧对象解除注册操作 weak_unregister_no_lock
#define WEAK_INLINE_COUNT 4
void weak_unregister_no_lock(weak_table_t *weak_table, id referent_id,
id *referrer_id) {
// 在入口方法中，传入了 weak_table 弱引用表，referent_id 旧对象以及 referent_id 旧对象对应的地址
// 用指针去访问 oldObj 和 *location
objc_object *referent = (objc_object *)referent_id;
objc_object **referrer = (objc_object **)referrer_id;
weak_entry_t *entry;
// 如果其对象为 nil，无需取消注册
if (!referent) return;
// weak_entry_for_referent 根据首对象查找 weak_entry
if ((entry = weak_entry_for_referent(weak_table, referent))) {
// 通过地址来解除引用关联
remove_referrer(entry, referrer);
bool empty = true;
// 检测 out_of_line 位的情况
// 检测 num_refs 位的情况
if (entry->out_of_line && entry->num_refs != 0) {
empty = false;
}
else {
// 将引用表中记录为空
for (size_t i = 0; i < WEAK_INLINE_COUNT; i++) {
if (entry->inline_referrers[i]) {
empty = false;
break;
}
}
}
// 从弱引用的 zone 表中删除
if (empty) {
weak_entry_remove(weak_table, entry);
}
}
// 这里不会设置 *referrer = nil，因为 objc_storeWeak() 函数会需要该指针
}该方法主要作用是将旧对象在 weak_table 中接触 weak 指针的对应绑定。根据函数名，称之为解除注册操作。从源码中，可以知道其功能就是从 weak_table 中接触 weak 指针的绑定。而其中的遍历查询，就是针对于 weak_entry 中的多张弱引用散列表。
新对象添加注册操作 weak_register_no_lock
id weak_register_no_lock(weak_table_t *weak_table, id referent_id,
id *referrer_id, bool crashIfDeallocating) {
// 在入口方法中，传入了 weak_table 弱引用表，referent_id 旧对象以及 referent_id 旧对象对应的地址
// 用指针去访问 oldObj 和 *location
objc_object *referent = (objc_object *)referent_id;
objc_object **referrer = (objc_object **)referrer_id;
// 检测对象是否生效、以及是否使用了 tagged pointer 技术
if (!referent || referent->isTaggedPointer()) return referent_id;
// 保证引用对象是否有效
// hasCustomRR 方法检查类（包括其父类）中是否含有默认的方法
bool deallocating;
if (!referent->ISA()->hasCustomRR()) {
// 检查 dealloc 状态
deallocating = referent->rootIsDeallocating();
}
else {
// 会返回 referent 的 SEL_allowsWeakReference 方法的地址
BOOL (*allowsWeakReference)(objc_object *, SEL) =
(BOOL(*)(objc_object *, SEL))
object_getMethodImplementation((id)referent,
SEL_allowsWeakReference);
if ((IMP)allowsWeakReference == _objc_msgForward) {
return nil;
}
deallocating =
! (*allowsWeakReference)(referent, SEL_allowsWeakReference);
}
// 由于 dealloc 导致 crash ，并输出日志
if (deallocating) {
if (crashIfDeallocating) {
_objc_fatal("Cannot form weak reference to instance (%p) of "
"class %s. It is possible that this object was "
"over-released, or is in the process of deallocation.",
(void*)referent, object_getClassName((id)referent));
} else {
return nil;
}
}
// 记录并存储对应引用表 weak_entry
weak_entry_t *entry;
// 对于给定的弱引用查询 weak_table
if ((entry = weak_entry_for_referent(weak_table, referent))) {
// 增加弱引用表于附加对象上
append_referrer(entry, referrer);
}
else {
// 自行创建弱引用表
weak_entry_t new_entry;
new_entry.referent = referent;
new_entry.out_of_line = 0;
new_entry.inline_referrers[0] = referrer;
for (size_t i = 1; i < WEAK_INLINE_COUNT; i++) {
new_entry.inline_referrers[i] = nil;
}
// 如果给定的弱引用表满容，进行自增长
weak_grow_maybe(weak_table);
// 向对象添加弱引用表关联，不进行检查直接修改指针指向
weak_entry_insert(weak_table, &new_entry);
}
// 这里不会设置 *referrer = nil，因为 objc_storeWeak() 函数会需要该指针
return referent_id;
}这一步与上一步相反，通过 weak_register_no_lock 函数把心的对象进行注册操作，完成与对应的弱引用表进行绑定操作。
初始化弱引用对象流程一览

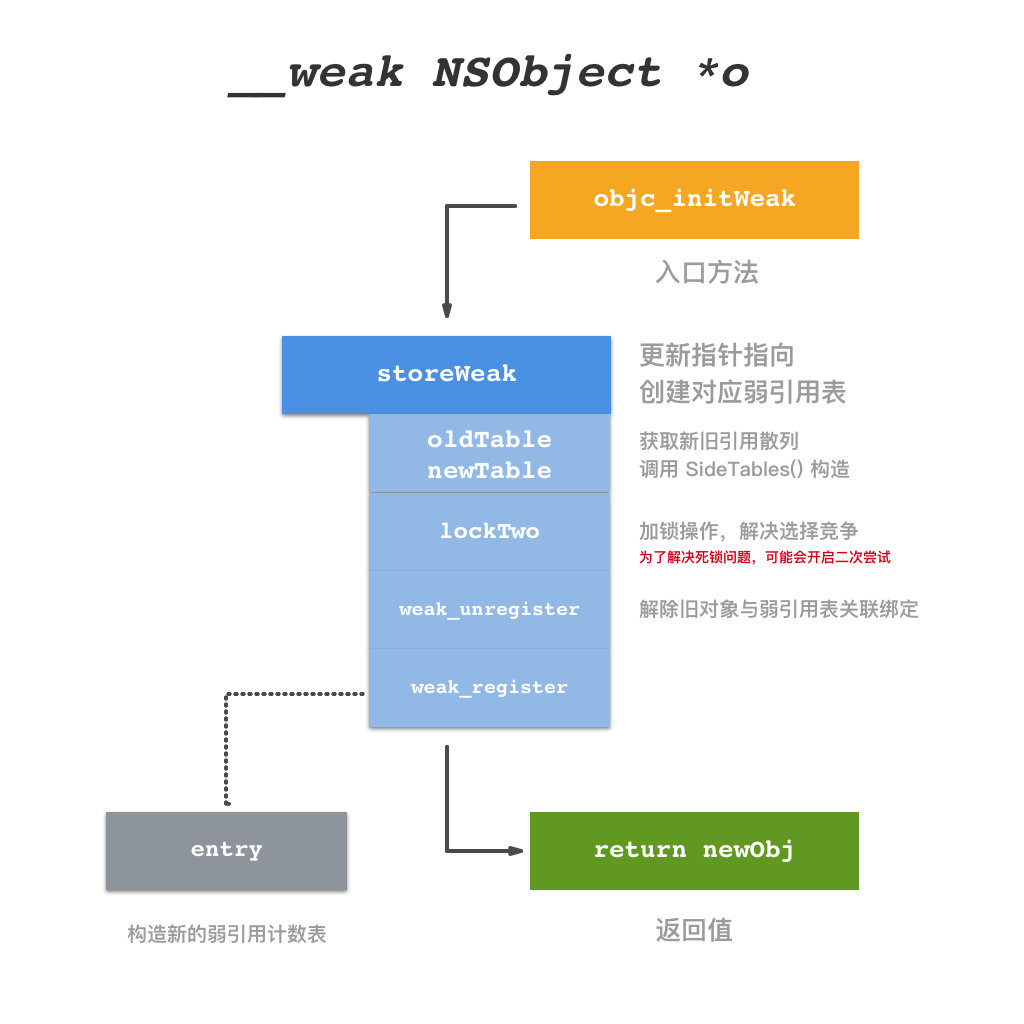

弱引用的初始化，从上文的分析中可以看出，主要的操作部分就在弱引用表的取键、查询散列、创建弱引用表等操作，可以总结出如下的流程图：
这个图中省略了很多情况的判断，但是当声明一个 __weak 会调用上图中的这些方法。当然， storeWeak 方法不仅仅用在 __weak 的声明中，在 class 内部的操作中也会常常通过该方法来对 weak 对象进行操作。
以上就是对于 weak 弱引用对象的初始化时 runtime 内部的执行过程，想必阅读后会对其结构有更深的理解。
